Evoluzione della tecnologia di Busbar di rame: innovazione di trasmissione di energia guidata dall'innovazione materiale e dal trattamento superficiale

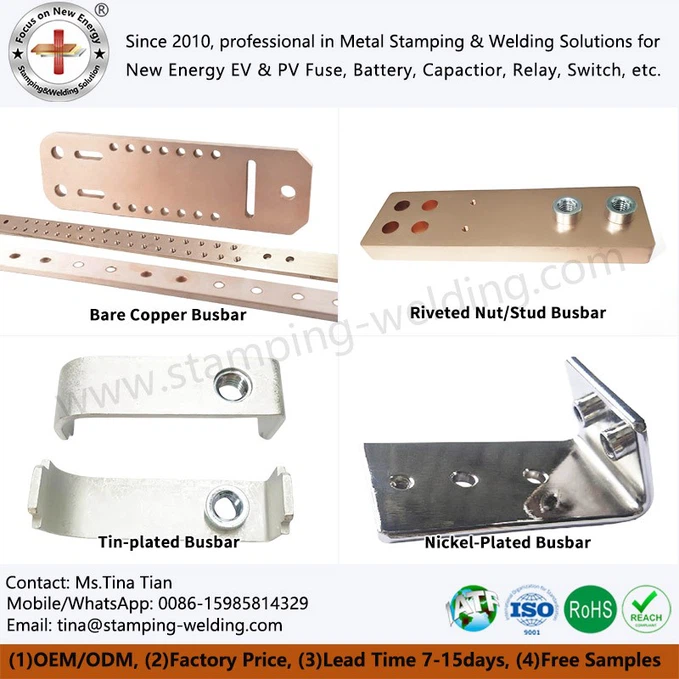

Nei moderni sistemi di alimentazione, le barre bus di rame sono il vettore principale della distribuzione dell'energia e le loro prestazioni influiscono direttamente sull'affidabilità delle attrezzature e sull'efficienza energetica. Questo articolo si concentra su quattro categorie: buste di rame nudi, buste di rame a noci rivettate, barre di bus di rame in scatola e barre di rame nichelato, analizzando le loro proprietà materiali, i vantaggi di processo e gli scenari di applicazione, rivelando le tendenze di sviluppo tecnologico del settore.







Le barre di rame nude si basano sul rame T2 (purezza maggiore o uguale al 99,95%), mantenendo la conduttività naturale del metallo. La sua resistività è bassa quanto 0. 017ω · mm²/m, e la sua corrente di carico attuale è in sospeso. È adatto per ambienti interni secchi e puliti, come mobili a interruttore e connessioni interne del trasformatore. Sebbene il rame nudo sia facilmente ossidato nell'aria, la tenuta meccanica formata dal serraggio del bullone (controllo della coppia ± 5%) in set completi completi a bassa tensione può isolare il mezzo di ossidante e la resistenza di contatto è stabile a<100μΩ. Studies have shown that the initial oxide layer (thickness <1μm) can improve the heat dissipation efficiency by 14%, and the radiation heat dissipation accounts for 15%, which has unique advantages in temperature rise control. Typical applications include distribution cabinet busbars and industrial equipment grounding systems, and the cost is 15%-20% lower than that of surface-treated products.





Busbar in rame da dado rivettato integra il dado alla fine della barra del bus attraverso un processo di formazione fredda per ottenere "saldatura gratuita + montaggio veloce". I suoi vantaggi fondamentali:

1. Interfaccia standardizzata (M 4- M12 Specifiche), l'efficienza dell'assemblaggio è aumentata del 40%;

2. Thread shear strength >80 MPA, allentando il rischio ridotto del 70% in un ambiente di vibrazione;

3. Adattarsi a una varietà di scenari di installazione e supportare la fissazione verticale/orizzontale. Il processo utilizza punzonatura CNC + rivettatura idraulica, con un'accuratezza della posizione del foro di ± 0. 1mm e una rugosità superficiale di RA inferiore o uguale a 3,2 μm.

Viene utilizzato principalmente nei nuovi armadi di stoccaggio di energia e nei PDU del data center (unità di distribuzione di potenza) per soddisfare i requisiti di distribuzione modulare e rapida.

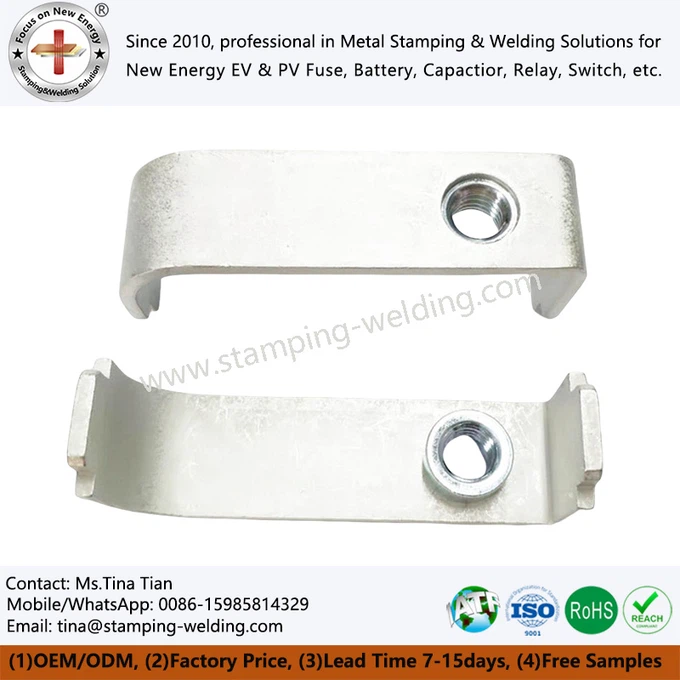

Tin-plated copper busbars use an electrochemical tinning process (tin layer thickness 5-15μm), and the salt spray test is >1000 ore. È adatto per ambienti di spruzzatura umida e salina (come sottostazioni costiere e nuovi scomparti della batteria del veicolo energetico). L'uniformità dello strato di stagno (valore CV<5%) ensures welding consistency, the tinning time is shortened by 30%, and the contact resistance is <50μΩ. Technological breakthroughs include chromium-free passivation treatment (compliant with RoHS 3.0) to avoid electrochemical corrosion.

Applicazioni tipiche: collegamento del modulo della batteria del veicolo elettrico (-40 gradi ~ +85 gradi di temperatura larga gradi), bar bus inverter fotovoltaica, l'attuale capacità di carico è aumentata del 10% rispetto alle barre di bus di rame nude e la durata di servizio è estesa a più di 15 anni.

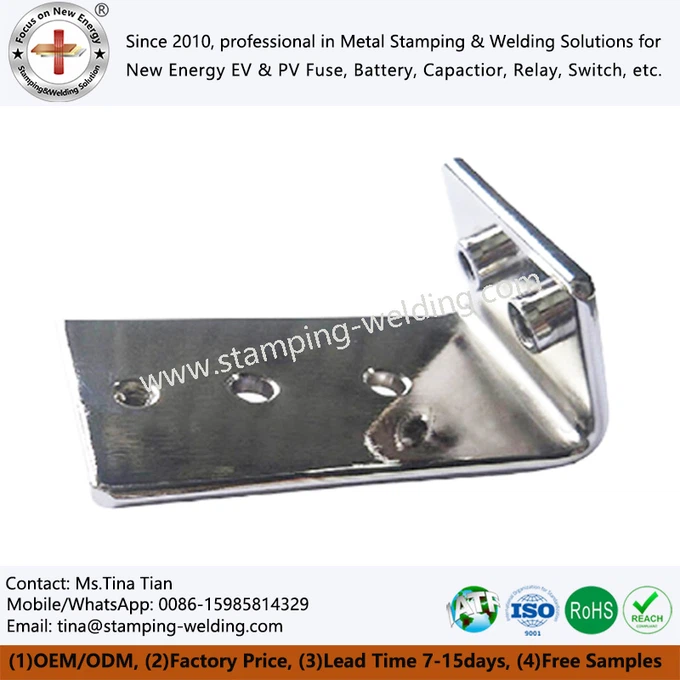

Busbar in rame placcato in nichel raggiunge il triplo miglioramento delle prestazioni attraverso il livello di nichel elettroplaco (spessore 8-20 μm):

1. Durezza HV maggiore o uguale a 180, la resistenza all'usura è 3 volte quella del rame nudo, adatto agli scenari di connessione scorrevole (come i connettori dell'armadio del cassetto);

2. Resistenza all'ossidazione ad alta temperatura (stabile al di sotto di 300 gradi), soddisfacendo i requisiti di aumento della temperatura delle apparecchiature di interruttore ad alta frequenza;

3. Electromagnetic shielding effectiveness> 60dB, adapted to the anti-interference requirements of precision electronic equipment. The bonding strength between the nickel layer and the copper substrate is> 5N/cm, and the salt spray test is>1500 ore.



Principali applicazioni: sistemi di trazione del trasporto ferroviario, dispositivi di distribuzione dell'energia aerospaziale e attrezzature industriali con requisiti rigorosi per la resistenza all'usura e la resistenza alla corrosione.











Tipo	Vantaggi fondamentali	Scenari di applicazione tipici	Coefficiente di costo*	Intervallo di temperatura (grado)
Busbar di rame nudo	Alta conduttività, basso costo	Cabinet di distribuzione interna, connessione del trasformatore	1.0	-20~+100
Busbar in rame dado rivettato	Assemblaggio rapido, struttura stabile	Gabinetto di accumulo di energia, PDU Data Center	1.2	-40~+120
Busbar di rame in scatola	Resistente alla corrosione, facile da saldare	Nuovi veicoli energetici, sottostazioni costiere	1.5	-50~+150
Busbar di rame nichelato	Resistenza all'usura elevata, resistenza all'ossidazione ad alta temperatura	Transito ferroviario, aerospaziale	2.0	-60~+200



*Basato sulla barra a buste in rame nudo, materiale completo e costi di processo
