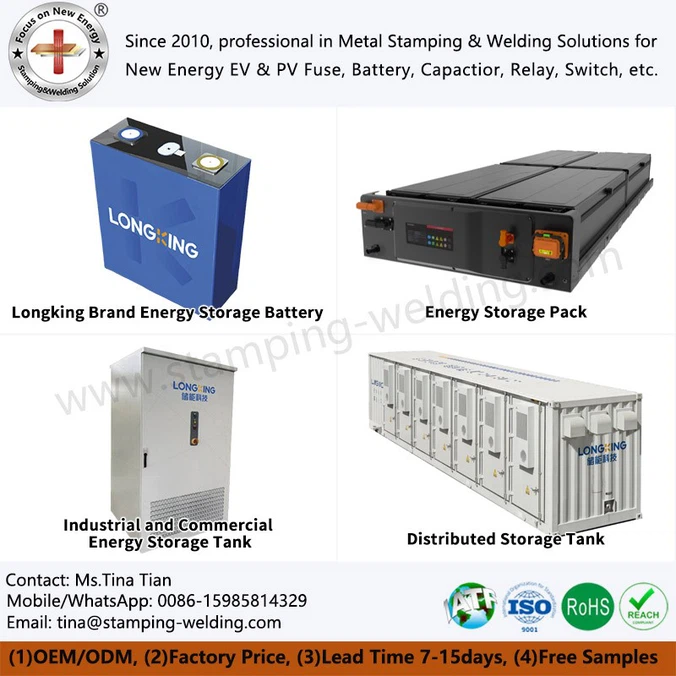

314Ah Storage Battery Cell and Pack



Xiamen Apollo si concentra sulla ricerca, lo sviluppo e la produzione di celle di batteria a 314Ah e pacchetto . Le nostre linee di prodotti principali includonoBatteria di accumulo di energia del marchio Longking, pacchetto di stoccaggio di energia, serbatoio di stoccaggio di energia industriale e commerciale e serbatoio di stoccaggio distribuitoServiamo settori come l'energia elettrica, le nuove energie, il trasporto ferroviario, la produzione di attrezzature industriali e le infrastrutture dei centri dati. Con punti di forza fondamentali in alta conduttività, forte resistenza alla corrosione e capacità di servizio personalizzate, offriamo costantemente soluzioni sicure, affidabili, efficienti e a risparmio energetico per sistemi di connessione elettrica ai clienti in tutto il mondo.































































1. batteria di accumulo di energia del marchio longking





























































Come prodotto di aggiornamento iterativo di 280ah, la cella di stoccaggio di energia 314AH raggiunge un aumento del 12% della capacità di dimensioni standard di 71173, che è il miglior equilibrio tra il costo e le prestazioni dell'attuale sistema di accumulo di energia . aumentando la densità di energia del volume del 33% (fino a 395Wh/L), può soddisfare le esigenze di capacità di 5m di {{8}. GB/T 36276 standard per "de-sharing" ed è diventata la scelta tradizionale per lo stoccaggio di energia a lungo termine, la distribuzione e lo stoccaggio del vento e solare e lo stoccaggio di energia condivisa per più di 4 ore .



1.1 Vantaggi del materiale e delle prestazioni
Materiale del catodo: fosfato di ferro al litio nano-scala (LFP), capacità di grammo maggiore o uguale a 155 mAH/g, densità di compattazione 2 . 4G/cm³, durata del ciclo maggiore o uguale a 8000 volte (80% DOD, 25 gradi).
Tecnologia anodo: composito artificiale in grafite silicio-carbonio (trattamento di pre-litizione), il primo effetto è maggiore o uguale al 95%e il tasso di ritenzione a bassa temperatura di -30 è maggiore o uguale all'80%.
Separatore ed elettrolita: separatore rivestito in ceramica composito da 12 μm (resistenza alla trazione maggiore o uguale a 2000 kgf/cm²), elettrolita a temperatura larga personalizzata (-40 ~ 70 gradi) .



Indicatori tecnici principali


Dimensione	Parametri tecnici	Vantaggio comparativo del settore
Densità di energia	179.4-180 wh/kg	8-12% superiore a 280ah
Vita ciclo	10000-15000 volte (70% Soh)	Industria in media 8000 volte
Efficienza energetica	Maggiore o uguale al 96% (DC/DC)	Livello leader del settore
Certificazioni di sicurezza	UL9540A, UN38.3, IEC62619	Copri l'accesso al mercato mainstream globale
Stabilità termica	temperatura termica in fuga maggiore o uguale a 800 gradi	più di 300 gradi in più rispetto al litio ternario

















































































1.2 Processo di produzione
Produzione di elettrodi:Sistema di polpettatura a doppia vite (controllo della viscosità ± 5%), rivestimento a doppia faccia (deviazione della densità areale<1.2%), rolling thickness tolerance ± 1.5μm.
Processo di assemblaggio:Macchina di avvolgimento automatica (precisione di allineamento ± 0 . 05mm), saldatura laser (forza di trazione del giunto di saldatura maggiore o uguale a 200n), aspirapolvere di iniezione liquida inferiore o uguale a 10PA.

Formazione e smistamento:
Formazione a più fasi (SOC 20%~ 100%, 48 ore)
Ordinamento completo del canale (<1% Capacity Difference, <5mV Voltage Difference)


Riduzione dei costi di BOM:
Riduzione del 50% del conteggio delle cellule (rispetto a 280AH)
47% in meno di punti di connessione e efficienza di assemblaggio superiore del 30%

Ottimizzazione dei costi O&M:
Progettazione di 5 mWh a cabina singola, riduzione del 50% dei punti di monitoraggio
Riduzione del 15% della perdita di energia nel sistema di raffreddamento liquido (con diagramma di simulazione termica)
Dimensioni compatibili: condivide la linea di produzione con 280 AH e supporta la commutazione rapida
Gestione intelligente: tecnologia di equalizzazione del dominio a tempo pieno (tempo di equalizzazione abbreviata dell'80%), supporta la ricarica rapida 1C



1.3 Scenari di applicazione
Accumulo di energia di nuove stazioni di energia:Adatto ai sistemi di accumulo di energia eolica e fotovoltaica e vento, migliora il tasso di utilizzo delle energie rinnovabili e stabilizza il funzionamento della griglia di potenza .

Presentazione dell'energia industriale:È adatto per la regolamentazione dell'energia di picco a valle e i sistemi di accumulo di energia industriale e commerciale per ridurre i costi di elettricità e migliorare l'efficienza energetica .

Potenza di backup del data center:Sostituisce le tradizionali batterie al piombo-acido, migliora l'affidabilità dell'alimentatore e supporta sistemi di alimentazione non interruzione (UPS) .



2. Energy Storage Pack



























































2.1 Design di struttura e protezione
Materiale della scatola:6063- T5 Lega di alluminioFrame (spessore 3mm) + Shell PC ritardanti di fiamma (ul94 V -0), protezione IP65, IEC di grado sismico 60068-2-6 5 Grms .
Sistema di gestione termica:
Versione raffreddata a liquido: Progettazione della variazione della piastra, portata 6L/min, differenza di temperatura inferiore o uguale a 2 gradi
Versione raffreddata ad aria: ventola centrifuga × 2, potenza di dissipazione del calore maggiore o uguale a 500 W
Proprietà elettriche:
Tensione nominale: 51.2V (configurazione 16S)
Scarico continuo: 1C (picco 3c/10s)
Efficienza energetica del sistema: maggiore o uguale al 95% (carica complessiva e scarica)

2.2 Tecnologia principale
Tecnologia cellulare
Sistema di materiale: il fosfato di ferro al litio (LFP) è il pilastro, a supporto della capacità ultra-large a 314Ah (densità di energia aumentata del 12% vs 280AH) e la durata del ciclo supera 12, 000 volte (2 cicli al giorno possono essere usati per 15 anni) .}}
Spegno di processo: la tecnologia composita termica dello stack volante (energia a nido d'ape) riduce il danno del pezzo dell'elettrodo, la resistenza interna è inferiore o uguale a 0 . 3MΩ e il processo integrato multi-processo (carico automatico AGV e scarico + monitoraggio online) ha una velocità di rendimento maggiore o uguale al 99,5%.

2.3 Integrazione del sistema
Design modulare: 1p52s Pack standard (52 stringhe e 1 parallelo), supporta la doppia modalità a doppia modalità liquido/raffreddato ad aria, capacità del cabinet singolo di 50- 200 kWh, coprendo un'area di<2㎡ (such as watt power Longpack).
Controllo intelligente:
L'architettura a tre strati BMS (BMU/BCU/BAU) monitora la tensione (accuratezza ± 1MV) e la temperatura (± 0 . 1 grado) in tempo reale e supporta il bilanciamento delle cellule (tensione di abbandono inferiore o uguale a 5mv).
EMS Energy Management System, algoritmo di centrale elettrica virtuale (VPP) integrato, supporta la risposta a lato della domanda di picco-valle + risposta alla domanda (tempo di risposta< 200ms), and increases revenue by 30%.

2.4 Gestione termica e sicurezza
Temperature control scheme: liquid cooling (temperature difference<=3℃) is the mainstream, system efficiency is 89% (air cooling is 80%), and it supports wide temperature range operation of -10℃~55℃(Huayang sodium electric pack).

Protezione della sicurezza a cinque livelli:
(1) Design a doppio isolato di celle a batteria (resisti alla tensione 5000V)
(2) Fusibile intelligente (risposta eccessiva<10ms)
(3) Protezione antincendio perfluoroesanone di grado pacco (tempo di risposta<5s)
(4) Struttura EOD direzionale (rilascio di pressione inferiore o uguale a 0,5 MPA)
(5) Digital Twin Early Warning (precisione di previsione SOH ± 2%)

2.6 Produzione e controllo di qualità
Configurazione della linea di produzione: linea di impilamento del modulo automatico (tempo di ciclo inferiore o uguale a 120S/PC), profondità di penetrazione della saldatura laser maggiore o uguale a 0 . 8 mm, velocità di rilevamento delle perdite di elio <0,3cc/min.
Standard di prova:
Test EOL: verifica della protezione a sovraccarico/sovraccarico al 100%
Test ambientale: -40 gradi ~ 85 gradi 72H Ciclo di temperatura, IP67 Verifica impermeabile (profondità dell'acqua 1m 30 minuti)

2.7 Soluzioni basate su scenari
Fabbrica/parco (arbitraggio di picco-valle)
Configurazione: pacchetto liquido 250kW/500kWh × 4 (2MWh totale)
Entrate: una fabbrica in Jiangsu ha un reddito annuo di 650, 000 yuan dal picco di rasatura e riempimento della valle (differenza di prezzo di 0,7 yuan/kWh, 2 cicli al giorno)
Tecnologia: algoritmo di previsione del prezzo elettrico dinamico (errore<5%), support load flexible adjustment (±15% power response)

Data Center (potenza di backup + rasatura di picco)
Soluzione: 1MW/2MWh Modulare pack (n +1 ridondanza)
Vantaggi: commutazione di millisecondi (interruzione dell'alimentazione di rete → Potenza di backup<20ms), support 2 hours black start (TIA-942 Tier III satisfied)
Esempio: la bolletta elettrica annuale di un centro cloud computing è ridotta del 18%e il ciclo di sostituzione della batteria UPS è esteso di 3 anni

Integrazione della conservazione e della ricarica ottica (consumo di energia verde)
Configurazione: 500KW/1MWH pack + 120 KW di ricarica pila × 10
Funzione: addebito prioritario fotovoltaico (tasso di consumo superiore o uguale al 95%), supplemento dei prezzi elettrici della valle, supporto V2G (addebito e scarico bidirezionale)
Dati: il reddito globale annuale di una stazione di ricarica a Shenzhen è aumentato del 40% (Sussidio per la risposta sul lato della domanda di Pest Power Premium + Sussidio sul lato della domanda)



3. serbatoio di stoccaggio di energia industriale e commerciale





























































3.1 Caratteristiche del prodotto
Configurazione flessibile: contenitore standard 20/40ft, capacità 0 . 5mWh ~ 5mWh, accoppiamento AC/DC di supporto.
Design ad alta protezione:
Protezione antincendio: dispositivo di estinzione antincendio aerosol a livello di pacco, limite di resistenza al fuoco in scatola maggiore o uguale a 1H (GB/T 9978.1)
Protezione all'esplosione: valvola di sfiato di esplosione con ventilazione a pressione positiva (certificazione della zona 2 atex)
O&M intelligente:
Piattaforma di monitoraggio remoto (supporto Web/App Accesso)
Errore di previsione della salute (SOH)<3%



3.2 Parametri core
Tensione di sistema: 800V ~ 1500V (compatibile con inverter tradizionali)
Efficienza di carica/scarica: maggiore o uguale al 92% (lato CA)
Interfaccia di comunicazione: RS -485/Can/Ethernet (doppio design ridondante)



3.3 Tecnologia principale
Controllo estremo della temperatura: funzionamento efficiente in tutte le gamme di temperatura
Tecnologia di raffreddamento non assistita: il controllo originale a temperatura completa del settore (-20 gradi ~ 55 gradi), abbandonando il raffreddamento liquido/aria condizionata e riducendo il costo delle fonti ausiliarie del 46% (come Xinneng'an Ampace C5)
Aggiornamento di raffreddamento liquido: controllo preciso della temperatura ± 1,5 gradi (livello del modulo)/agendo (livello di gabinetto), velocità di risposta termica 3 volte più veloce (S³-estore)



Gerarchia	Implementazione tecnica	Standard di prova
Grado cellulare	Tecnologia di scudo core di materiale per fosfato di ferro al litio (in fuga termica non si diffonde)	UL 1642 (Puntura dell'ago senza fiamma aperta)
Livello del modulo	Protezione antincendio per immersione in violazione fusibile (aerosol perfluoroesanone)	IEC 62619 (test di sovraccarico superato)
A livello di sistema	Protezione della valvola di sfiato di esplosione superiore IP67 (impermeabile e resistente alla polvere)	UN38.3 (vibrazione/shock nessuna perdita)
Millisecondo intelligente	Avviso di fuga termico (algoritmo AI)	Collegamento antincendio a più livelli GB/T 36276 (risposta al fuoco inferiore o uguale a 10s)
Grado ambientale	PROVA DI SPINT SALTA 1000H (C4 Anti-Corrosion) Design sismico (vibrazione casuale 20- 2000 hzz)	IEC 60068-2 (certificazione dell'ambiente industriale)



3.4 Forza di produzione
Scala del workshop: 100, 000- Workshop di assemblaggio senza polvere di livello, con una capacità di produzione annuale di 10GWH .
Processo integrato:
Fascia sismica: 8 certificazione di intensità sismica
Gestione del cablaggio: cablaggio robot (errore ± 2 mm)



4. serbatoio di archiviazione distribuita



























































4.1 Vantaggi del prodotto
Design modulare: una capacità di un singolo armadio di 50kWh ~ 500kWh, supporto a parete/installazione verticale, che copre un'area di<1㎡.
Efficiente dissipazione del calore: progettazione indipendente del condotto dell'aria (deflettore NACA), rumore <65db (@1m) .
Interazione della griglia:
Switching sulla griglia e off-grid senza soluzione di continuità (<20ms)
Funzione di compensazione della potenza reattiva (± 0,9 PF regolabile)



4.2 Parametri tecnici
Intervallo di tensione di ingresso: 380VAC ± 15%
Number of cycles: >6000 (70% DOD)
Grado di protezione: IP55 (Outdoor) / IP31 (Indoor)


Dimensione	Parametri tipici	Benchmarking del settore
Specifiche di capacità	10.24kWh ~ 512kWh (supporto 50 unità parallele)	Coprire tutti gli scenari da residenziale a industriale e commerciale
Vita ciclo	Maggiore o uguale a 6000 volte (80% DOD, batteria del fosfato di ferro al litio)	La media del settore è 5000 volte
Efficienza	Efficienza di carica e scarica superiore o uguale al 95% (sistema di raffreddamento liquido)	Sistema di raffreddamento dell'aria inferiore o uguale al 92%
Classe di protezione	IP65 (tipo esterno) / IP55 (tipo indoor)	Incontra l'operazione per tutte le stagioni
Velocità di risposta	Aggiustamento di potenza a livello di millisecondi (supporto alla domanda sul lato della domanda di griglia)	Meglio dello standard del settore di 100 ms
Design di sicurezza	Protezione del cortocircuito a livello di millisecondi + AVVERTENZA RUNAWAY TERMICA AI (tasso di aumento della temperatura maggiore o uguale a 5 gradi /min innesca protezione antincendio attivo)	Passato UN38.3, certificazione IEC 62619



4.3 Controllo della qualità della produzione
Test elettrico: test di scarico a potenza completa al 100% (per 4 ore)
Autenticazione:
Domestico: certificazione CQC, GB/T 36276
Internazionale: UL 9540, CE EMC/LVD



4.4 Scenari di applicazione
Presentazione dell'energia industriale e commerciale (riduzione dei costi + obiettivi doppi a basso contenuto di carbonio)
SOLUZIONE: 1MW/2MWH Gassino di accumulo di energia distribuita raffreddata a liquido, Valley Charging (0 . 6 yuan/kwh) → scarico di picco (1,2 yuan/kWh), con consumo fotovoltaico, per ottenere una riduzione del 30% nel prezzo completo elettrico.



Stazione base di comunicazione (affidabilità + economia)
Soluzione: -48 v Sistema di accumulo di energia distribuita, rete + fotovoltaic + accumulo di energia tre fonti complementari, supporto 10ms e commutazione off-grid, tempo di backup maggiore o uguale a 8 ore .
Vantaggi: picco di rasatura e riempimento della valle + garanzia di emergenza (tasso di interruzione della stazione zero nella stagione dei tifone) e il costo annuale di funzionamento e manutenzione di una singola stazione è ridotto del 40%.



Distribution Network Station Area (qualità di potenza + miglioramento del consumo)
Soluzione: un congelatore liquido intelligente da 100kW/213kWh (come il progetto Shaanxi della griglia statale) viene distribuito sul lato a bassa tensione per risolvere i problemi della tensione inversa fotovoltaica che supera il limite e lo squilibrio trifase .




Perché scegliere noi?



1. forza del gruppo: una solida base per la cooperazione
Fondi e capacità di produzione: capitale registrato di 120 milioni di yuan, 3 principali basi di produzione (Xiamen/Ningbo), capacità di produzione totale annuale di 8,000 tonnellate di parti metalliche, tasso di utilizzo delle apparecchiature del 92%, garantendo una consegna stabile di 100, 000+
Focus del settore: coltivare profondamente nuove energie (entrate annuali di 120 milioni, che rappresentano il 60%), elettrico a bassa tensione (entrate annuali di 80 milioni, che rappresentano il 40%), tasso di riacquisto dei clienti dell'85%



2. barriere tecniche: capacità di riduzione dei costi dal leader
Geni del team: la spina dorsale di base proviene da Xiamen Hongfa (il relè numero uno al mondo), con 30 anni di esperienza nel settore elettrico e la "Biblioteca di soluzione di riduzione dei costi originale" (come una riduzione del peso del coltello a contatto del 15% durante la manutenzione di forza, con il rapporto DFMEA attaccato), che riduce il costo materiale/processo per i clienti da {2}% in media in media in media in media in media in media in media)
Copertura completa del processo (7 processi core + 3 tecnologie flessibili):
▶ Processo di formazione: intestazione a freddo (contatto d'argento ± 0,01 mm), timbratura (piattalità della barra bus-bus inferiore o uguale a 0,05 mm), allungamento (rapporto profondità-diametro con shell della batteria al litio 3: 1)
▶ Processo di connessione: saldatura laser (profondità di fusione 0.8-2 mm), saldatura di resistenza (resistenza alla saldatura del core relè maggiore o uguale a 80 MPA), saldatura a diffusione del vuoto (parti di precisione senza ossidazione)
▶ Trattamento superficiale: placcatura d'argento 3μm (uniformità ± 10%), placcatura dorata 0,8 μm (spruzzo salino 72h), supporto ROHS/personalizzazione senza alogeni
▶ Produzione flessibile: taglio laser/processo CNC, piccoli lotti di 50 pezzi o più senza apertura della muffa e i costi di prova sono inferiori del 70% rispetto all'apertura tradizionale dello stampo



3. Assicurazione della qualità: l'impegno rassicuoso per gli standard di livello automobilistico
Controllo del processo:
Robot saldatura CPK maggiore o uguale a 1,67 (con 2024 Rapporto di qualità Q3)
Rilevamento del difetto di saldatura 100% (UT MT Double Ispection, fino a GB/T 11345 Livello II) .



4. Approvazione della certificazione
La società ha superato varie certificazioni di sistema di qualità: ISO 9001-2015, IATF16949, ROHS, REACH, ecc. .
