Armadio elettrico



Xiamen Apollo si concentra sulla ricerca, sviluppo e produzione di armadi elettrici. Le nostre principali linee di prodotti includonoArmadi server, armadi per lo stoccaggio dell'energia, armadi per la ricarica di veicoli elettrici e armadi elettrici. La nostra rete di servizi copre il settore dell'energia elettrica, l'industria delle nuove energie, i sistemi di trasporto ferroviario, la produzione di apparecchiature industriali e le infrastrutture dei data center. Grazie ai punti di forza dell'elevata conduttività, dell'elevata resistenza alla corrosione e delle capacità di servizio personalizzate, forniamo costantemente soluzioni di sistemi di connessione elettrica sicure, affidabili, efficienti e a risparmio energetico-ai clienti di tutto il mondo.







1. Armadietto del server





























































1.1 Materiale e caratteristiche
Materiale: alta-qualità da 1,5 mmlamiera d'acciaio-laminata a freddo(spruzzatura elettrostatica superficiale, resistenza alla corrosione fino aLivello C5)
Struttura: design modulare, supporta la giunzione di espansione anteriore e posteriore/sinistra e destra, compatibile con l'attrezzatura standard da 19 pollici.
Dissipazione del calore: doppio gruppo ventola sulla parte superiore + rete di ventilazione a nido d'ape, supporta l'alimentatore ridondante-sostituibile a caldo.



1.2 Parametri tecnici
Grado di protezione: IP55
Capacità di carico-portante: carico statico 1500 kg, carico dinamico 800 kg
Temperatura di funzionamento: -20 gradi ~60 gradi



1.3 Processo produttivo
(1) Taglio e formatura: macchina da taglio laser completamente automatica (precisione ± 0,1 mm) e macchina piegatrice CNC (precisione di posizionamento ripetuta 0,02 mm) per garantire la consistenza dei componenti;
(2) Processo di saldatura: saldatura ad arco di argon robot (resistenza della saldatura maggiore o uguale al 90% del materiale principale), rilevamento di difetti penetranti al 100%;
(3) Trattamento superficiale: 7 processi di pre-trattamento (sgrassaggio-lavaggio con acqua-decapaggio-condizionamento superficiale-fosfatazione-passivazione-asciugatura) per garantire l'adesione del rivestimento;
(4) Ispezione della qualità dell'assemblaggio: macchina di misura a coordinate tridimensionale-a grandezza naturale-(precisione 0,01 mm) + test di carico (test di pressione superiore del 20% al valore di progetto).

















































































1.4 Scenari applicativi
Centro di supercalcolo: supporta la personalizzazione del cabinet alto 42U/48U, compatibile con il sistema chiuso di canali caldi e freddi;
Nodo di edge computing: un armadio stretto e profondo da 600 mm è adatto per sale computer di piccole dimensioni e supporta l'installazione a parete-.
Ripristino di emergenza di livello-finanziario: design resistente ai terremoti-di livello 8, dotato di PDU a doppio canale (16A/32A opzionale) e modulo di monitoraggio ambientale intelligente;
Stazione base 5G: livello di protezione IP55, funzionamento con temperatura ampia da -40 gradi a 70 gradi, certificazione ETSI EN 300 019.



2. Armadio di accumulo dell'energia





























































2.1 Materiale e caratteristiche
Design ignifugo: piastra in acciaio ignifugo a doppio-strato (livello A-ignifugo) + strato isolante in aerogel, conforme agli standard UL94 V-0.
Gestione della batteria: sistema BMS integrato, che supporta il monitoraggio remoto e l'avviso di guasti.
Scalabilità: supporta più armadi in parallelo, con configurazione flessibile di capacità da 100 kWh a 10 MWh.



2.2 Parametri tecnici
Efficienza del ciclo: maggiore o uguale al 95%
Livello di protezione: IP54 (il tipo da esterno può raggiungere IP65)
Umidità di lavoro: 10%~95% senza-condensa



Progetto	Parametro	Vantaggio comparativo dei prodotti competitivi
Compatibilità di capacità	Espansione modulare 50kWh-3MWh	Supporta il protocollo BMS multi-marca
Ciclo di vita	Maggiore o uguale a 6000 volte @80%	Tasso di attenuazione inferiore del 15%.
Densità energetica	160Wh/kg	Utilizzo dello spazio superiore del 20%.
Interfaccia di comunicazione	CAN/RS485/Ethernet	Supporta l'aggiornamento OTA remoto



2.3 Processo produttivo
Formatura di lamiera di precisione → Trattamento di rivestimento ignifugo → Installazione di canaline per cavi a prova di esplosione- → Debug dei giunti del sistema → Test del ciclo ad alta e bassa-temperatura.



2.4 Scenari applicativi e valore esteso
Valore aziendale esteso
Arbitraggio peak{0}}valley industriale e commerciale: attraverso il sistema EMS intelligente, risparmi annuali sulla bolletta elettrica
Garanzia di alimentazione di backup di emergenza: commutazione a livello di- millisecondi per soddisfare i requisiti di affidabilità dell'alimentazione del 99,999% di ospedali/data center;
Apprezzamento delle risorse di carbonio: in linea con la certificazione IEC62933, aiuta i clienti a ottenere vantaggi in termini di crediti di carbonio.

















































































3. Armadietto di ricarica per veicoli elettrici





























































3.1 Materiali e caratteristiche
Design protettivo: piastra in zinco e alluminio da 2,0 mm (nessuna ruggine dopo 2000 ore di test in nebbia salina), doppia certificazione antipolvere e impermeabile.
Soluzione di raffreddamento: condotto dell'aria indipendente + modulo di raffreddamento a liquido per garantire il funzionamento a piena potenza a una temperatura elevata di 45 gradi.
Interazione uomo-computer: touch screen di livello industriale da 10-pollici, supporta la scansione di codici/scorrimento di carte/aggiornamento OTA.



3.2 Parametri tecnici



Progetto	Gamma di parametri
Tensione in ingresso	CA 380 V ± 15% / CC 750 V
Corrente di uscita	Massimo 500 A (versione con raffreddamento a liquido)
Livello di protezione	IP55 (personalizzazione IP65 opzionale)
Materiale del mobile	Piastra in acciaio laminato a freddo-SGCC/acciaio inossidabile 304
Temperatura di lavoro	-35 gradi ~+55 gradi
Interfaccia di comunicazione	CAN/RS485/Ethernet
Potenza in uscita	60kW~480kW
Efficienza di ricarica	Maggiore o uguale al 92%
Livello di protezione	IP65 (tipo da esterno)

















































































3.3 Processo produttivo
Apertura laser → Pressatura della striscia di tenuta → Trattamento di messa a terra di protezione contro i fulmini → Integrazione del modulo di ricarica → Test di impatto a pieno carico.



3.4 Scenari applicativi
Aree di servizio autostradali, complessi commerciali e stazioni di ricarica autobus.
1. Stazione di ricarica rapida autostradale (protezione elevata + antivibrazione-)
Soluzione: armadio in acciaio inossidabile 304 + staffa antisismica (ampiezza 2 mm a 10-500 Hz), superato il test di vibrazione di livello automobilistico ISO 16750

2. Stazione di ricarica rapida urbana (bella + di facile manutenzione)
Soluzione: deposito nascosto della pistola di ricarica + design della porta laterale (apertura piatta a 90 gradi, spazio di manutenzione maggiore o uguale a 800 mm)

3. Ristrutturazione della vecchia comunità (leggero + piccolo volume)
Soluzione: telaio in lega di alluminio (30% più leggero dell'acciaio inossidabile) + design con montaggio a parete- (volume 0,8 m³, tradizionale 1,2 m³)
Valore: risparmia il 30% di spazio di installazione, adatto per accesso a doppia alimentazione 220 V/380 V

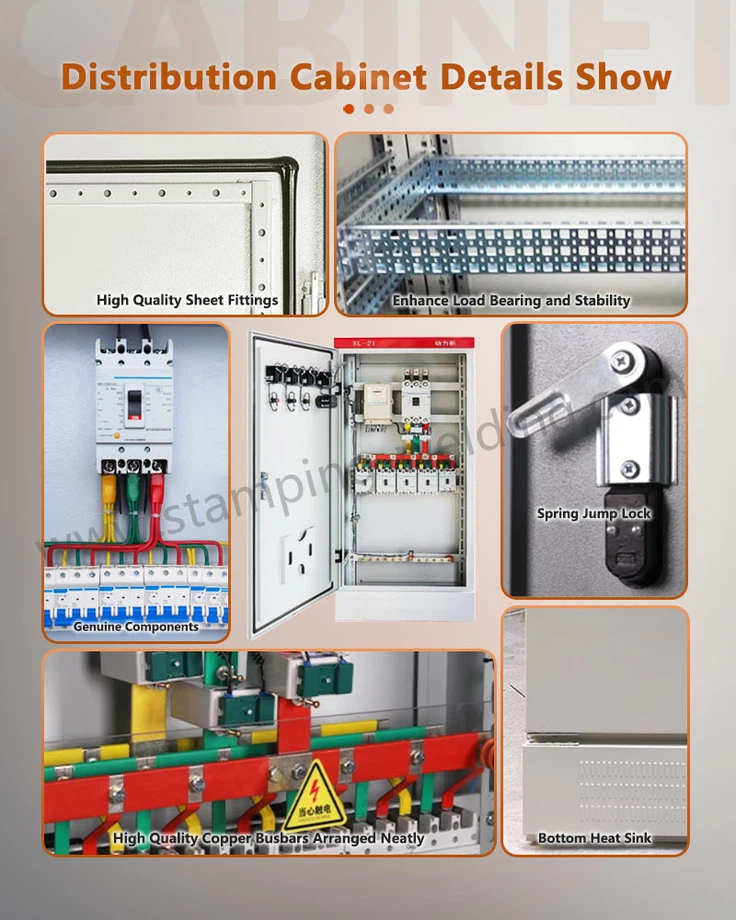

4. Armadio elettrico





























































4.1 Materiali e caratteristiche
Design dell'isolamento: partizione in materiale composito SMC (resistenza all'arco 15kV), trattamento di stagnatura delle sbarre in rame.
Intelligente: dotato di contatore intelligente + modulo di comunicazione wireless, monitoraggio in tempo reale-dei dati sul consumo energetico.
Personalizzazione: supporta vari tipi di armadi standard come GGD, MNS, GCK, ecc.



(1) Quadro estraibile a bassa-tensione GCK
Il materiale di base è costituito da lamiera d'acciaio laminata a freddo-di alta qualità da 1,5 mm (certificazione Baosteel SGCC), il corpo dell'armadio è zincato e il livello di resistenza alla corrosione raggiunge lo standard C4
La sbarra collettrice interna è realizzata in rame elettrolitico T2 (conduttività maggiore o uguale al 98%) e la superficie di contatto è argentata- (spessore maggiore o uguale a 8μm) per garantire una conduttività stabile per 30 anni
Design modulare unico (unità modulare 25 mm), supporta l'espansione flessibile e viene fornito standard con il livello di protezione IP40 (aggiornabile a IP54)
Parametri tecnici:
Tensione di funzionamento nominale: CA 400 V
Tensione di isolamento nominale: CA 690 V
Corrente nominale della sbarra orizzontale: 6300A (tenuta al picco 125kA/1s)

(2) Armadio centrale ad alta tensione KYN28-12
Struttura completamente assemblata (nessuna deformazione della saldatura), i componenti principali utilizzano interruttori automatici fusi in resina epossidica importati (prodotti su autorizzazione ABB)
Il canale di scarico della pressione è conforme allo standard IEC 62271-200, tolleranza all'arco di 31,5 kA/1 s
Cinque-meccanismi di interblocco di protezione hanno superato il test di tipo nazionale (numero del rapporto: GZ-2023-HV-0178)

Parametri tecnici:
Tensione nominale: 12kV
Corrente nominale: 4000A
Corrente di tenuta-di breve durata: 50 kA/4 s


4.2 Parametri tecnici
Tensione nominale: CA 400 V ~ 35 kV
Resistenza al corto-circuito: 65 kA/1 s
Livello di protezione: IP30~IP54



4.3 Processo produttivo
Lavorazione CNC di sbarre in rame → rivestimento isolante delle sbarre → gruppo interruttore → test di tensione di resistenza (AC 4200 V/1 min).



4.4 Scenario applicativo

Scenario industriale: progettazione sismica (soddisfa il test di vibrazione GB/T 13539.1-2018), adatto per ambienti ad alta corrosione/vibrazioni elevate come l'industria chimica e la metallurgia.
Scenari civili: cabinet ultra-sottile (spessore inferiore o uguale a 600 mm) + design silenzioso (inferiore o uguale a 55 dB), adatto per complessi commerciali e data center.


La forza del gruppo e la rete di servizi: una base stabile per la cooperazione



Dimensione	Contenuto principale	Valore del cliente
Sfondo del gruppo	Capitale sociale di 120 milioni, 2 principali basi produttive (Xiamen/Ningbo) Capacità di produzione totale annua di 8.000 tonnellate, doppia attività principale di nuova energia/elettricità a bassa-tensione (rapporto entrate 6:4)	Resistenza al rischio: catena di capitale stabile,-consegna senza preoccupazioni di 100,000+ ordini batch Focus professionale: comprendere gli standard del settore fotovoltaico/elettrico (come IEC 62730)
Servizio globale	4 principali filiali regionali (Europa/Medio Oriente/Sud-Est asiatico/Nord-Est asiatico) Il magazzino locale copre 500+ modelli e consegna di emergenza in 48 ore	Nessuna differenza di tempo nella risposta: il-servizio post-vendita arriva sul posto entro 2 ore, i costi di manutenzione sono ridotti del 60% Fiducia localizzata: le filiali spagnole/iraniane forniscono supporto tecnico nella lingua locale Velocità di risposta: Campioni gratuiti 1-2 giorni (convenzionale)
Velocità di risposta	Campioni gratuiti 1-2 giorni (convenzionale) Nuovo stampo 20-30 giorni (incluso stampo, industria 45 giorni)	Produzione di massa 15-20 giorni (dopo il pagamento). Conquistare il mercato: ciclo di lancio di nuovi prodotti ridotto del 50%

Processo di personalizzazione (7 passaggi di trasparenza)
I clienti forniscono disegni (PDF/CAD/3D) → Valutazione del processo in 48 ore (con preventivo) → Ordine del campione + 50% tariffa per lo stampo → Produzione dello stampo in 20-30 giorni → 1-20 campioni gratuiti per i test → Tariffa per lo stampo del 50% dopo aver superato i campioni → Ordine all'ingrosso + 30% pagamento anticipato → Produzione in 15-20 giorni → Pagamento del 70% dopo l'ispezione → Consegna tramite logistica designata
