Sbarra flessibile laminata piatta in rame
La barra collettrice piatta laminata flessibile in rame è un componente di connessione conduttivo ad alte-prestazioni prodotto utilizzando una struttura impilata di più strati di lamina di rame ad alta-purezza, uniti tramite processi di saldatura di precisione o di incollaggio per diffusione. Rispetto alle tradizionali sbarre rigide in rame, questo connettore flessibile in rame laminato offre flessibilità, resistenza alle vibrazioni e adattabilità spaziale superiori; mitiga efficacemente le sollecitazioni meccaniche causate dall'espansione termica, dallo spostamento strutturale e dalle tolleranze di installazione all'interno delle nuove apparecchiature energetiche.
- Consegna veloce
- Garanzia di qualità
- Servizio clienti 24 ore su 24, 7 giorni su 7
introduzione al prodotto
Che cos'è una barra collettrice piatta laminata flessibile in rame?
Questo prodotto è essenzialmente un componente conduttivo composito laminato, con una struttura comprendente tre zone funzionali:
Sezione flessibile (zona centrale):Composto da dozzine di fogli di rame ultrasottili-impilati. Ciascuna lamina si piega in modo indipendente, consentendo un leggero scorrimento tra gli strati-; ciò si traduce in una rigidità alla flessione eccezionalmente bassa e in eccellenti capacità di compensazione dello spostamento.
Estremità con fusibili (zone terminali):Formato tramite saldatura per diffusione molecolare-dove gli atomi sulla lamina di rame si interfacciano l'uno con l'altro sotto calore e pressione-creando un blocco solido e denso con proprietà che si avvicinano a quelle del metallo di base. Queste estremità possono essere forate, fresate, maschiate o crimpate con terminali o utilizzate come superfici di contatto.

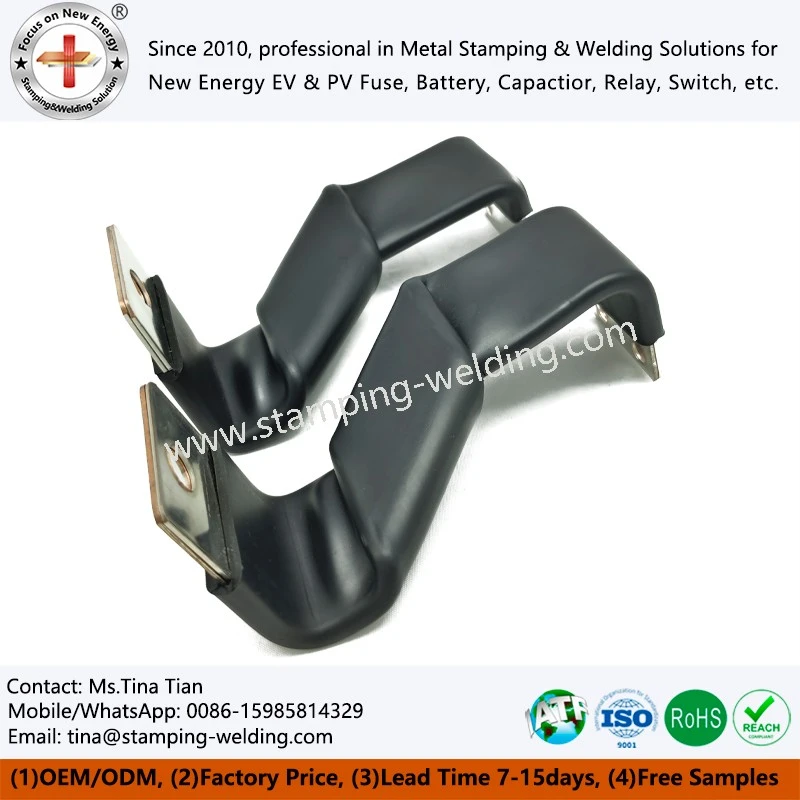

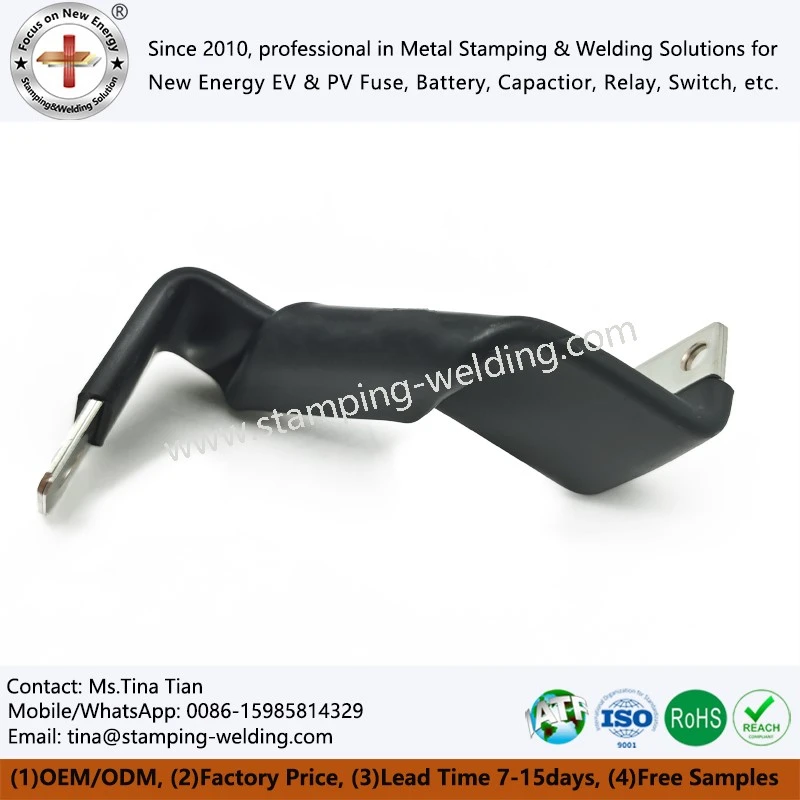

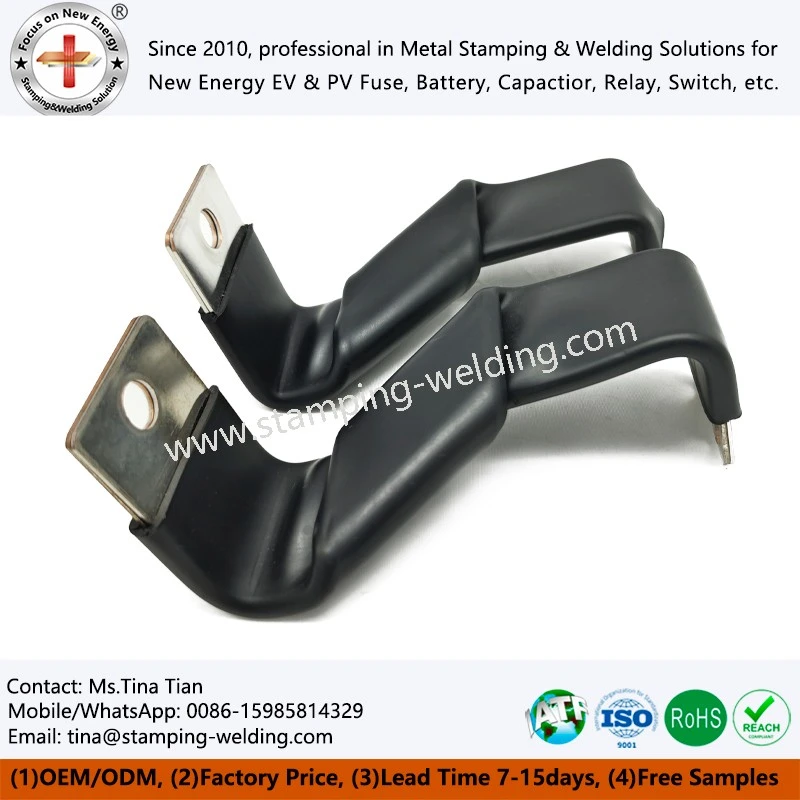

Strati superficiali e isolanti:È possibile applicare la placcatura in stagno, nichel o argento secondo necessità. Le opzioni dello strato esterno includono rivestimento in PVC per immersione, guaina termoretraibile-, spruzzatura epossidica, avvolgimento di carta isolante o lasciare scoperta la superficie in rame, a seconda della tensione nominale e dell'ambiente di installazione.
Barra collettrice in lamina di rame utilizzata per tensioni ad alta corrente Caratteristiche tecniche: dimensioni chiave che determinano l'affidabilità a lungo termine-
Resistenza alla fatica da vibrazioni
La struttura multi-lamina distribuisce la sollecitazione di flessione di un singolo conduttore su dozzine di lamine indipendenti, riducendo drasticamente la deformazione localizzata e prolungando significativamente la durata a fatica in condizioni di vibrazioni casuali e shock meccanici sostenuti. Questo è il motivo principale della sua scelta nelle applicazioni di trasporto automobilistico e ferroviario.
01
Compensazione dello spostamento e della tolleranza
Assorbe efficacemente gli spostamenti assiali e angolari causati da tolleranze di produzione, disallineamenti di assemblaggio ed espansione o contrazione termica, sollevando così le interfacce di connessione da continui momenti flettenti aggiuntivi.
02
Bassa impedenza e dissipazione del calore
I terminali saldati per diffusione- formano un legame metallurgico, garantendo una resistenza dell'interfaccia estremamente bassa e stabile; ciò previene lo scorrimento della resistenza spesso causato dall'ossidazione da sfregamento in corrispondenza delle giunzioni imbullonate. Inoltre, la struttura laminata offre una superficie di dissipazione del calore molto più ampia rispetto alle sbarre collettrici solide della stessa sezione trasversale,-facilitando un minore aumento della temperatura.
03
Portata di corrente ed effetto pelle
Nelle applicazioni da media-a-alta frequenza o ad alta-corrente, la struttura parallela a lamine multiple- migliora la distribuzione della corrente e mitiga la perdita dell'effettiva area della sezione trasversale-causata dall'effetto pelle, migliorando così l'efficienza del trasporto di corrente-.
04
Design leggero ed efficienza spaziale
Rispetto alle soluzioni di cavi con capacità di portata di corrente-equivalente, le sbarre collettrici laminate offrono un volume più compatto e un percorso controllabile, facilitando la disposizione interna organizzata dell'armadio e l'assemblaggio automatizzato.
05
Funzioni chiave del bus in foglio di rame laminato e vantaggi applicativi
Funzioni principali: conduzione flessibile della corrente, compensazione dello spostamento e isolamento delle sollecitazioni.
Settore dei veicoli a nuova energia (NEV).
Utilizzato per collegamenti in serie/parallelo di moduli di celle batteria, circuiti di pacchi batteria ad alta-tensione e collegamenti di alimentazione tra motori e unità di controllo elettroniche.
Settore Energia e Apparecchiature Elettriche
Le applicazioni includono terminali laterali a bassa-tensione per trasformatori di tipo-a secco, collegamenti di transizione per sbarre di quadri elettrici, giunti di dilatazione per sistemi di condotti a sbarre e collegamenti di isolamento dalle vibrazioni-tra gruppi elettrogeni e sistemi di distribuzione dell'energia.
produzione standardizzata
Elimina potenziali fallimenti post{0}}vendita associati a connessioni rigide; elimina la necessità di-taglio, adattamento o lavorazione secondaria in loco; e semplifica la distinta base (BOM) e la gestione dei fornitori attraverso la consegna a livello di componente-.
Domande frequenti sulle sbarre collettrici piatte laminate flessibili in rame
Q1: A cosa serve una barra collettrice piatta laminata flessibile in rame?
-
Le sbarre collettrici piatte e flessibili in rame laminato vengono utilizzate principalmente per collegamenti elettrici ad alta-corrente nei pacchi batterie dei veicoli elettrici, nei sistemi di accumulo dell'energia, nelle apparecchiature di distribuzione dell'energia e negli armadi elettrici.
Q2: Qual è la differenza tra una sbarra collettrice in rame flessibile e una sbarra collettrice in rame rigida?
-
Le sbarre flessibili in rame utilizzano strati di lamina di rame laminata, garantendo migliore flessibilità e resistenza alle vibrazioni, mentre le sbarre rigide in rame vengono utilizzate principalmente per collegamenti elettrici fissi.
Q3: Apollo può personalizzare le dimensioni e la struttura dei connettori in lamina di rame?
-
SÌ. Apollo supporta spessore, larghezza, lunghezza, design del terminale, metodo di isolamento e trattamento superficiale personalizzati in base ai disegni del cliente e ai requisiti applicativi.
Q4: Quali processi di produzione vengono utilizzati per le sbarre in rame laminato?
-

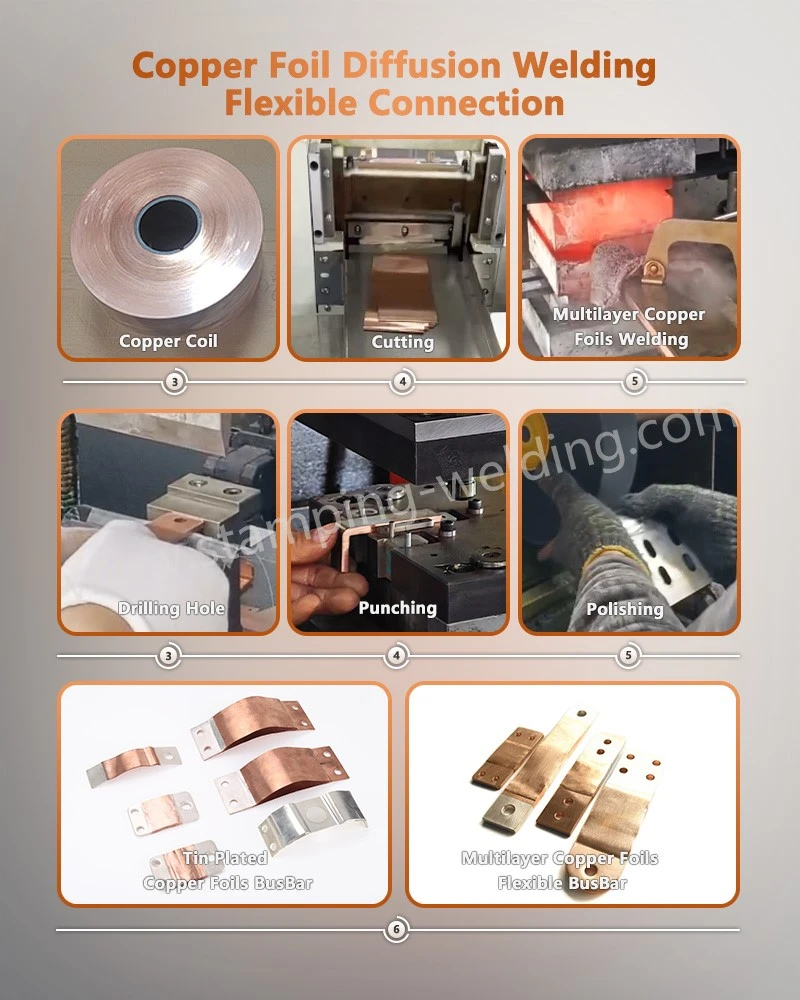

I processi tipici includono il taglio, l'impilamento, la saldatura, il trattamento superficiale e il test delle prestazioni elettriche della lamina di rame per garantire una qualità di connessione affidabile.
Q5: Quali settori utilizzano sbarre flessibili in rame laminato?
-
Sono ampiamente utilizzati nei veicoli elettrici, nell'ESS, nell'energia solare, nell'elettronica di potenza, nelle apparecchiature elettriche industriali e nelle infrastrutture di ricarica.
contattaci
Se stai sviluppando sistemi di batterie per veicoli a nuova energia, apparecchiature per lo stoccaggio dell'energia o progetti elettrici ad alta-tensione, Apollo offre servizi professionali-tra cui ottimizzazione del design, sviluppo di prototipi e supporto per la produzione di massa perSbarra flessibile laminata per veicoli a nuova energia-su misura per le tue esigenze applicative specifiche, aiutandoti a garantire soluzioni di connessione tecnica stabili e affidabili.
