Barra collettrice laminata: un efficiente ponte di energia elettrica per UPS e server

In scenari con requisiti estremamente elevati di stabilità energetica, come data center e stazioni base di comunicazione, la sbarra laminata sta diventando un componente chiave dei sistemi UPS (Uninterruptible Power Supply) e dei sistemi server, grazie ai suoi vantaggi strutturali e prestazionali unici. Come risultato tecnologico innovativo nel campo della trasmissione di potenza, la barra di rame laminato risolve efficacemente molti svantaggi delle sbarre tradizionali, fornendo una garanzia affidabile per il funzionamento stabile dei moderni dispositivi elettronici.

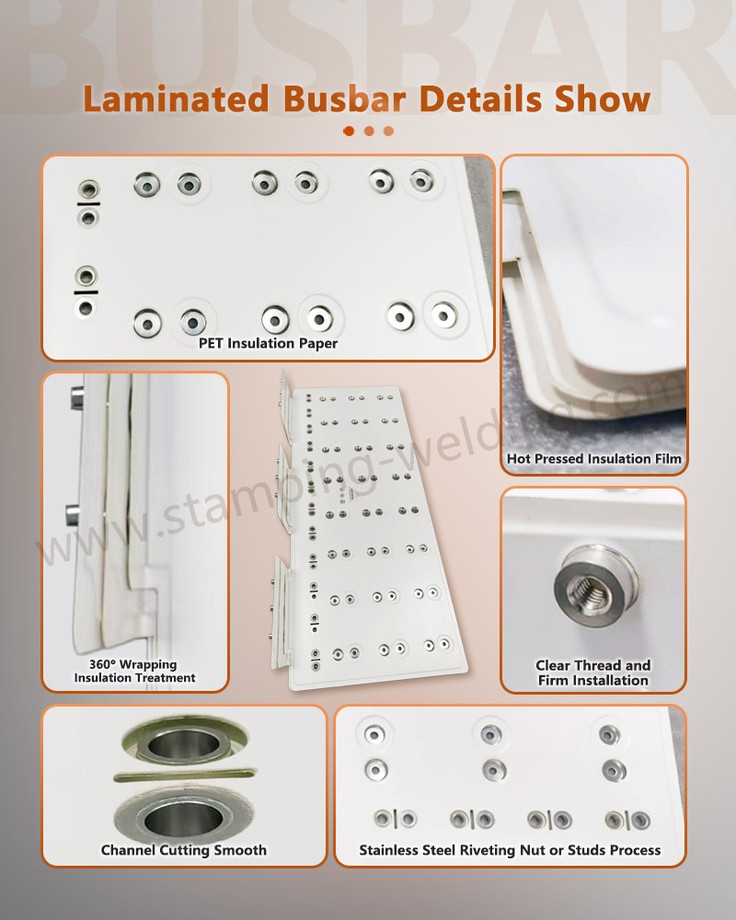

Una sbarra collettrice laminata è una sbarra collettrice piatta formata laminando alternativamente più strati di fogli di rame conduttivi o fogli di alluminio con materiali isolanti. Il suo design strutturale rivoluziona la forma delle tradizionali sbarre collettrici a-conduttore singolo e adotta un layout laminato planare. Di solito è costituito da uno strato positivo, uno strato negativo e uno strato isolante al centro. Durante il processo di produzione, attraverso un processo di pressatura ad alta-precisione, gli strati conduttivi e lo strato isolante vengono strettamente legati per formare una struttura integrata. Questo design unico non solo riduce significativamente lo spazio occupato dalla sbarra collettrice, ma riduce anche notevolmente l'induttanza del circuito, ottimizzando le prestazioni di trasmissione di potenza.







Caratteristiche di bassa induttanza:

Le sbarre tradizionali hanno un'induttanza del circuito relativamente elevata a causa del lungo percorso della corrente, che potrebbe generare picchi di tensione e compromettere la stabilità dell'apparecchiatura. Attraverso la laminazione ravvicinata e la disposizione ragionevole di più strati conduttivi, la barra collettrice in rame laminato accorcia notevolmente il percorso della corrente. Sopprime efficacemente le fluttuazioni di tensione e garantisce la fluidità della trasmissione di potenza, particolarmente adatto per circuiti sensibili all'induttanza, come gli alimentatori a commutazione ad alta-frequenza.



Efficiente capacità di dissipazione del calore:

La struttura multi-strato della sbarra collettrice in rame laminato aumenta la superficie di dissipazione del calore e la buona conduttività termica degli strati conduttivi e dello strato isolante può dissipare rapidamente il calore generato durante il processo di trasmissione di potenza. Alcune sbarre flessibili laminate possono anche incorporare dissipatori di calore o utilizzare materiali isolanti con eccellenti prestazioni di dissipazione del calore per migliorare ulteriormente l'efficienza di dissipazione del calore, evitare guasti alle apparecchiature causati dal surriscaldamento e prolungare la durata del sistema.



Design integrato compatto:

La struttura piana e laminata riduce notevolmente lo spazio occupato dalla sbarra in rame laminato. Questo design altamente integrato non solo facilita il layout compatto all'interno di apparecchiature come UPS e server, ma riduce anche i collegamenti dei cavi, riduce la complessità dell'assemblaggio e migliora l'affidabilità complessiva e l'estetica dell'apparecchiatura.



Elevato isolamento e sicurezza:

I materiali isolanti ad alte-prestazioni utilizzati hanno eccellenti prestazioni di isolamento elettrico e resistenza meccanica. Possono resistere ad alte tensioni senza rompersi, isolando efficacemente ogni strato conduttivo e prevenendo il rischio di cortocircuiti. Allo stesso tempo, lo strato isolante della sbarra collettrice per le soluzioni di raggruppamento dell'elettronica di potenza ha un buon ritardo di fiamma e resistenza agli agenti atmosferici e può mantenere prestazioni stabili in ambienti di lavoro complessi, garantendo la sicurezza delle apparecchiature e del personale.



Gruppo di continuità (UPS):

Nel sistema UPS, in quanto componente principale del bus CC, la sbarra laminata assume il compito di trasmettere grandi correnti tra il pacco batteria e l'inverter. Le sue caratteristiche di bassa induttanza possono ridurre le perdite di potenza e migliorare l'efficienza di conversione della potenza; l'efficiente capacità di dissipazione del calore garantisce la stabilità dell'UPS durante il funzionamento a lungo-termine con carico-elevato; inoltre, il design compatto contribuisce a ridurre le dimensioni dell'UPS, rendendolo più adatto a luoghi con spazio limitato, come i data center.



Sistemi server:

Con il continuo miglioramento delle prestazioni dei server, i requisiti per il sistema di alimentazione stanno diventando sempre più severi. Le sbarre flessibili laminate sono ampiamente utilizzate nella rete di distribuzione dell'alimentazione (PDN) dei server per fornire un'alimentazione stabile e a basso rumore-per i componenti principali come CPU e GPU. Riducendo il rumore di alimentazione e la caduta di tensione, il design della barra collettrice laminata migliora efficacemente le prestazioni di elaborazione e l'affidabilità del server, soddisfacendo le esigenze di elaborazione ad alta-densità nei data center.

Rispetto alle sbarre collettrici tradizionali, le sbarre collettrici laminate per uso industriale presentano vantaggi significativi. Le sbarre tradizionali sono solitamente composte da un singolo conduttore e presentano problemi quali elevata induttanza, scarsa dissipazione del calore e grande occupazione di spazio. Inoltre, all’aumentare della frequenza della corrente, l’effetto pelle si intensifica, portando ad una diminuzione dell’efficienza di trasmissione. Tuttavia, con il suo design strutturale innovativo, la sbarra collettrice laminata per computer risolve fondamentalmente questi problemi e raggiunge una superiorità completa in termini di prestazioni, utilizzo dello spazio e affidabilità, diventando la soluzione preferita per le moderne apparecchiature elettroniche di potenza.



In futuro, BusBar per l'elettronica di potenza si svilupperà verso prestazioni e intelligenza più elevate. In termini di materiali, verranno ricercati e applicati nuovi materiali isolanti ad alta conduttività elettrica e bassa costante dielettrica per ridurre ulteriormente induttanza e perdite. Nel processo di produzione, si prevede che tecnologie come la stampa 3D e la micro-elaborazione di precisione consentiranno di realizzare sbarre collettrici più complesse e personalizzate per strutture di elettronica di potenza. Inoltre, intelligentesbarre laminatepuò integrare sensori per monitorare parametri quali corrente e temperatura in tempo reale-, fornendo supporto dati per il funzionamento e la manutenzione intelligenti delle apparecchiature e potenziando continuamente l'aggiornamento tecnologico di settori quali UPS e server.
