Connettori flessibili intrecciati in rame: uno sguardo più da vicino al loro design e alla loro funzione

I connettori flessibili intrecciati in rame sono componenti elettrici essenziali progettati per fornire una connessione elettrica flessibile e affidabile tra due o più dispositivi elettrici. Fondamentalmente, questi connettori sono costituiti da più fili di fili di rame ad elevata purezza - intrecciati insieme in modo complesso. Il processo di intrecciatura conferisce al connettore la sua flessibilità, permettendogli di piegarsi, torcersi e flettersi senza compromettere l'integrità della connessione elettrica o la struttura fisica del connettore.​



I fili di rame intrecciati sono spesso terminati con raccordi terminali, che possono variare nel design a seconda dell'applicazione. Questi raccordi terminali, generalmente realizzati in rame o altri materiali conduttivi, vengono utilizzati per fissare in modo sicuro il connettore a terminali elettrici, sbarre collettrici o altri componenti. La combinazione del corpo in rame intrecciato e dei raccordi terminali crea un robusto percorso elettrico in grado di accogliere movimenti, vibrazioni e dilatazione termica nei sistemi elettrici.​





La qualità dei connettori personalizzati intrecciati flessibili dipende in gran parte dalla selezione dei fili di rame. Viene scelto il rame ad alta - conducibilità, che in genere soddisfa specifici livelli di purezza-standard di settore. I fili di rame sono generalmente molto sottili e consentono l'utilizzo di un gran numero di fili nel processo di intrecciatura. Questa struttura a filo-sottile aumenta la superficie per la conduzione elettrica, riducendo la resistenza elettrica e migliorando le prestazioni complessive del connettore.​

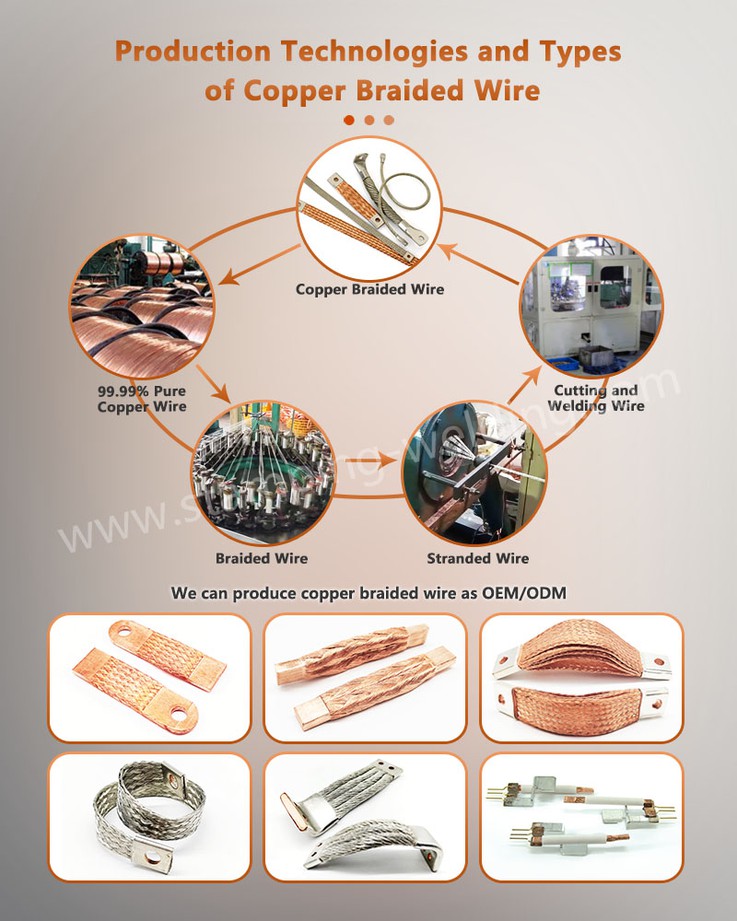

Macchinari per trecciatura:

Per intrecciare i fili di rame vengono utilizzate macchine trecciatrici specializzate. Queste macchine sono programmate per controllare la tensione, lo schema e la densità dell'intrecciatura. È possibile utilizzare diversi modelli di intrecciatura per ottenere proprietà meccaniche ed elettriche specifiche. Ad esempio, uno schema di intrecciatura più stretto può offrire una maggiore resistenza meccanica, mentre uno schema più largo potrebbe fornire una maggiore flessibilità



Conteggio e dimensione dei fili: il numero di trefoli di filo di rame e le loro dimensioni individuali vengono determinati attentamente in base alla capacità di carico di corrente-e ai requisiti di flessibilità del connettore. I connettori progettati per applicazioni ad alta-corrente avranno in genere un numero maggiore di trefoli più spessi, mentre quelli per applicazioni a bassa-corrente e altamente flessibili potrebbero utilizzare una maggiore quantità di trefoli più sottili.​

Progettazione e fabbricazione: I raccordi terminali sono progettati per soddisfare i requisiti di connessione dell'applicazione specifica. Possono avere la forma di alette, morsetti o connettori-su misura. Questi raccordi sono fabbricati con materiali conduttivi, spesso attraverso processi come stampaggio, forgiatura o fusione.​



Metodi di attaccamento: I raccordi terminali vengono fissati al corpo in rame intrecciato utilizzando varie tecniche. Un metodo comune è la crimpatura, in cui il raccordo viene compresso attorno ai fili intrecciati utilizzando strumenti di crimpatura specializzati. Ciò crea una forte connessione meccanica ed elettrica. In alcuni casi può essere utilizzata anche la saldatura, soprattutto per applicazioni che richiedono una connessione più permanente e affidabile, poiché garantisce un'eccellente conduttività elettrica tra il raccordo e i trefoli di rame.​





Bassa resistenza:

I connettori personalizzati intrecciati flessibili offrono una resistenza elettrica estremamente bassa grazie all'elevata conduttività del materiale in rame e all'ampia superficie fornita dalla struttura intrecciata. Questa bassa resistenza riduce al minimo le perdite di potenza durante la trasmissione elettrica, rendendolo altamente efficiente per l'uso in sistemi elettrici in cui il risparmio energetico è fondamentale.​



Conduttività stabile:

Il design intrecciato aiuta a mantenere una conduttività elettrica stabile anche in condizioni di movimento, vibrazioni o cicli termici. I singoli fili possono spostarsi l'uno rispetto all'altro senza interrompere la connessione elettrica, garantendo prestazioni costanti nel tempo.​

Piegatura e torsione:

Questi connettori sono altamente flessibili e possono essere piegati e attorcigliati con un'ampia gamma di angoli senza danni. Questa flessibilità ne consente l'utilizzo in applicazioni in cui è presente un movimento relativo tra i componenti elettrici, come nei macchinari con parti mobili o negli armadi elettrici dove i vincoli di spazio richiedono che i connettori si conformino a forme complesse.​



Resistenza alle vibrazioni:

La struttura intrecciata funge da ammortizzatore, smorzando efficacemente le vibrazioni. Negli ambienti industriali in cui i macchinari generano vibrazioni significative, le sbarre flessibili intrecciate possono impedire l'allentamento o il guasto dei collegamenti elettrici a causa di queste vibrazioni, migliorando l'affidabilità dell'impianto elettrico.​

Compensazione della dilatazione termica:

Il rame ha un coefficiente di dilatazione termica relativamente alto. Negli impianti elettrici, i componenti possono espandersi e contrarsi con le variazioni di temperatura. La flessibilità dei connettori personalizzati intrecciati flessibili consente loro di adattarsi a queste dilatazioni e contrazioni termiche, prevenendo stress meccanici sui componenti collegati e riducendo il rischio di guasti alla connessione dovuti a effetti termici.​



Dissipazione del calore:

L'ampia superficie del rame intrecciato favorisce anche la dissipazione del calore. Quando la corrente elettrica passa attraverso il connettore, viene generato calore. La maggiore area superficiale consente un trasferimento di calore più efficiente all'ambiente circostante, contribuendo a mantenere il connettore e i componenti elettrici collegati entro intervalli di temperatura operativa sicuri.​



Centrali elettriche:

Negli impianti di produzione di energia, i connettori personalizzati intrecciati flessibili vengono utilizzati per collegare i generatori a trasformatori, quadri e altre apparecchiature elettriche. La loro capacità di gestire correnti elevate, compensare l'espansione termica e resistere alle vibrazioni li rende ideali per l'ambiente esigente delle centrali elettriche.​



Sottostazioni:

Nelle sottostazioni elettriche, questi connettori vengono utilizzati per collegare sbarre collettrici, interruttori automatici e altri componenti. Garantiscono collegamenti elettrici affidabili consentendo al tempo stesso la flessibilità necessaria per accogliere i movimenti e le regolazioni richieste durante il funzionamento e la manutenzione della sottostazione.​

Attrezzature di produzione:

Negli impianti di produzione, i connettori flessibili intrecciati in rame sono comunemente utilizzati in macchinari quali presse, bracci robotici e sistemi di trasporto. Forniscono la flessibilità necessaria per mantenere i collegamenti elettrici mentre i macchinari si muovono e funzionano, riducendo il rischio di guasti elettrici e tempi di fermo.​



Installazioni di motori e pompe:

Quando si collegano motori e pompe a quadri di controllo elettrici o fonti di alimentazione, vengono spesso utilizzati questi connettori. Le loro proprietà di smorzamento delle vibrazioni-proteggono i collegamenti elettrici dalle vibrazioni meccaniche generate dalle apparecchiature rotanti, garantendo un funzionamento affidabile a lungo-termine.​

Veicoli elettrici (EV):

Nei veicoli elettrici, i connettori flessibili intrecciati in rame svolgono un ruolo cruciale nei sistemi elettrici. Sono utilizzati per collegare pacchi batteria, motori elettrici ed elettronica di potenza. La loro flessibilità consente una facile installazione negli spazi ristretti del veicolo e consente loro di resistere alle vibrazioni e ai movimenti sperimentati durante la guida.​



Sistemi ferroviari:

Nei treni e in altri veicoli ferroviari, questi connettori vengono utilizzati per stabilire collegamenti elettrici tra diverse parti dell'impianto elettrico del veicolo, ad esempio tra l'alimentazione e i motori di trazione. Garantiscono una trasmissione di potenza affidabile, adattando al contempo la natura dinamica delle operazioni ferroviarie.​



Controlla i danni fisici:

Ispezionare visivamente regolarmente le sbarre flessibili intrecciate personalizzate per individuare eventuali segni di danni fisici, come fili rotti, estremità sfilacciate o corrosione sul rame o sui raccordi terminali. Anche un piccolo numero di fili rotti può aumentare la resistenza elettrica e ridurre le prestazioni del connettore.​



Verifica l'integrità della connessione:

Assicurarsi che i raccordi terminali siano fissati saldamente al corpo in rame intrecciato e ai componenti elettrici collegati. Collegamenti allentati possono causare surriscaldamento e guasti elettrici, quindi è essenziale verificare che tutti i collegamenti siano serrati e adeguatamente crimpati o saldati.​

Misurazione della resistenza:

Misurare periodicamente la resistenza elettrica del connettore utilizzando un ohmmetro. Un aumento significativo della resistenza può indicare un problema, come fili rotti, scarso contatto sui raccordi terminali o corrosione. Il confronto della resistenza misurata con il valore iniziale o previsto può aiutare a identificare tempestivamente potenziali problemi.​

Test di isolamento (se applicabile):

In alcune applicazioni in cui il connettore è dotato di isolamento, eseguire test di resistenza di isolamento per garantire che l'isolamento sia intatto e fornisca un'adeguata protezione contro le dispersioni elettriche.​

5.3 Pulizia e protezione​

Rimuovere i contaminanti:

Mantenere i connettori puliti rimuovendo sporco, polvere o sostanze corrosive che potrebbero accumularsi sulla superficie. Per la pulizia è possibile utilizzare una spazzola morbida o una soluzione detergente non-abrasiva. In ambienti difficili, potrebbe essere necessaria una pulizia più frequente per prevenire la corrosione e mantenere prestazioni ottimali.​

Prevenzione della corrosione:

Applicare un composto o un rivestimento anticorrosione - idoneo al rame e ai raccordi terminali, soprattutto in ambienti esposti a umidità, sale o sostanze chimiche. Ciò aiuta a proteggere il connettore dalla corrosione e ne prolunga la durata.​







I connettori flessibili in treccia di rame sono componenti indispensabili nei moderni impianti elettrici. La loro combinazione unica di eccellente conduttività elettrica, flessibilità meccanica e capacità di gestione termica li rende adatti per un'ampia varietà di applicazioni. Comprendendo il processo di produzione, i vantaggi prestazionali, le applicazioni e i requisiti di manutenzione, gli ingegneri e i tecnici elettrici possono utilizzare efficacemente questi connettori per costruire sistemi elettrici affidabili, efficienti e durevoli.
